Écran de visualisation de la charge



L’écran d’informations sur la charge affiche des informations en temps réel sur la session de charge en cours.

Pour que les relevés s’affichent dans leur intégralité, la station de recharge doit être connectée à un système DLM actif et la communication entre les deux doit être établie.
Dans le cas contraire, les relevés de votre bâtiment/réseau interne et de vos appareils ne peuvent pas être affichés. Seul le relevé de la station de recharge est affiché.

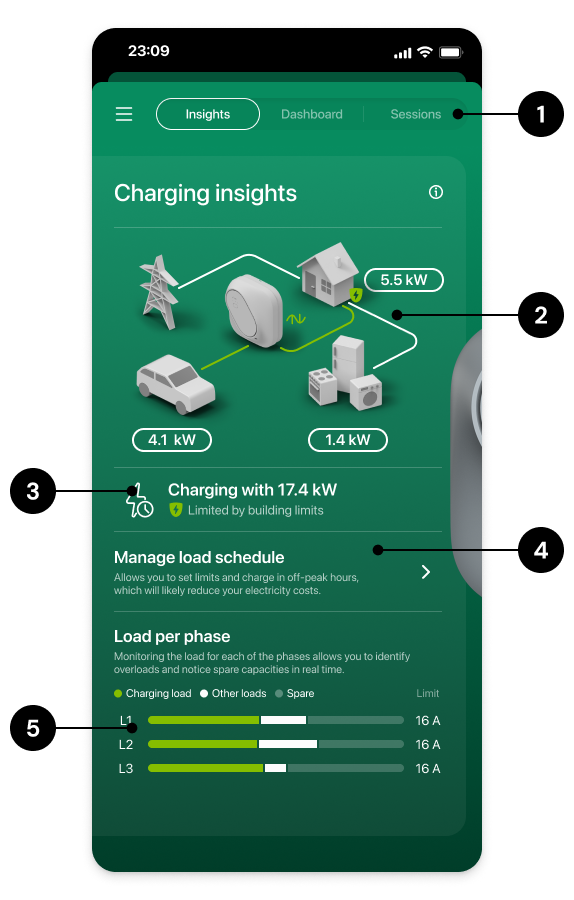

Écran de visualisation de la charge

1 – Menu de la barre d’onglets – glissez vers la gauche/droite ou appuyez sur un onglet.

2 – Visualisation simplifiée de votre réseau interne suivant le flux du courant électrique du réseau à votre véhicule.

3 – État de charge de la session de charge en cours (y compris l’état, la puissance relevée et les limitations potentielles qui s’appliquent actuellement).

Légende des icônes :

Chargement à pleine puissance

Des limites s’appliquent

Chargement en pause

Le programme de charge s’applique

4 – Touchez pour gérer votre programme de charge personnalisé.
Info-livre Si plusieurs limitations sont définies, c’est la plus restrictive qui s’applique.

5 – Charge placée sur chacune des phases d’alimentation par la station de recharge et d’autres appareils. Touchez les graphiques individuels pour obtenir des relevés plus précis pour chaque phase.

Pour afficher le graphique de la charge par phase, un système DLM doit être activé et un dispositif Load Guard doit être connecté.

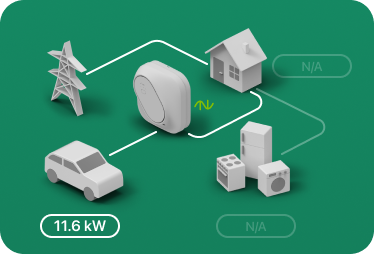

Visualisation de la grille interne

A – Mode de charge :  Interactif / Rapide

B – Les lignes représentent le câblage électrique reliant les différents acteurs clés du réseau interne (par exemple, le véhicule, les appareils, le réseau électrique, la station de recharge).

Les différentes couleurs des lignes représentent les différents états du flux d’énergie :
Gris – Pas de flux électrique ou pas de lecture
Blanc/noir (en fonction de la couleur de fond) – Flux d’électricité
Vert – Flux d’électricité ou affecté par la gestion de la charge
Jaune – Flux d’énergie positif, production

C – Puissance de charge actuellement consommée par votre véhicule.

D – Puissance de charge totale disponible

E – La gestion de la charge est active.

F – Lecture de la puissance actuellement consommée par d’autres appareils dans le bâtiment ou lecture de la puissance produite par les dispositifs de production d’énergie (si de l’énergie est produite dans le réseau interne).



Légende de l’image

Réseau électrique externe

Votre bâtiment / réseau local

Station de recharge

Véhicule

Autres appareils dans le bâtiment

Dispositifs de production d’énergie dans le bâtiment / dans votre réseau local



* Si un système DLM est actif et qu’un surplus d’énergie est détecté (produit dans le réseau interne), l’icône des appareils est remplacée par une icône de production.
